ZSG高效重型振动筛

概述

ZSG系列高效重型振动筛由激振装置、筛箱、防尘罩、落科斗、减振装置、底座等部分组成。工作时,由激振器产生的激振力通过筛箱传递给筛箱内的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面作纵向前后位移,在一定条件下.筛网面上的物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛而落到下层物料在筛网面上的运动轨迹为抛物运动,由于这样周而复始的物料运动,从而完成物料筛分作业。

特点

  筛面倾斜安装,与其它同类型产品相比重型振动筛-ZSG系列高效重型振动筛具有下列特点:

  1、体积小,筛分能力大;
  2、重量轻,便于安装及工艺布置;
  3、能耗少,可节约大量能源;
  4、价格低,备件量极少;
  5、结构简单,造型美观;
  6、筛网由小块拼装,且更换极为简便。

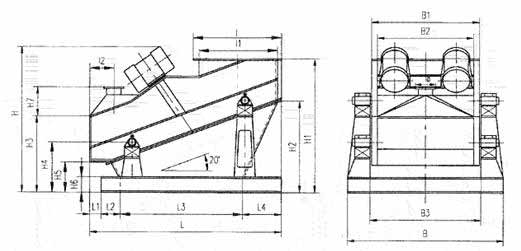

ZSG系列高效重型振动筛结构图:

ZSG系列高效重型振动筛结构图

ZSG系列高效重型振动筛

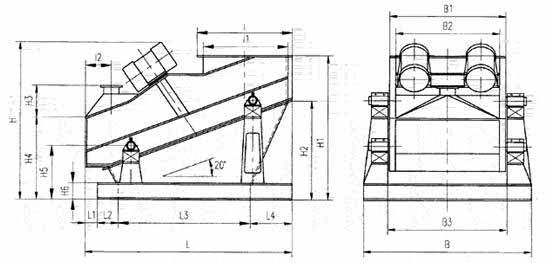

ZSG系列高效重型振动筛尺寸图

参数

型号

最大给料

粒度

mm

处理量

t/h

配用电机

型号

额定电压

V

额定功率

kW

振动次数

次/分

双振幅

mm

最大激振力

kN

有效筛面

面积

m2

筛孔尺寸

mm

总重量 kg

单层

双层

ZSG-10×20

≤250

10-200

YZS-30/6

380

2.4×2

960

8-12

3200×2

2

3-50

2300

2500

ZSG-10×30

≤350

15-250

YZS-30/6

380

2.4×2

960

8-12

3200×2

3

3-150

3300

3600

ZSG-15×30

≤400

20-350

YZS-50/6

380

3.2×2

960

8-12

3200×2

4.5

3-200

5100

5500

ZSG-15×40

≤400

25-400

YZS-50/6

380

3.2×2

960

6-10

3200×2

6

3-200

6800

7300

ZSG-15×50

≤400

30-500

YZS-75/6

380

5.5×2

960

6-10

3200×2

7.5

3-200

8450

9100

ZSG-20×50

≤400

50-500

YZS-75/6

380

5.5×2

960

6-10

3200×2

10

3-200

11100

12000

ZSG-20×60

≤400

60-600

YZS-100/6

380

7.5×2

720

10-15

3200×2

12

3-200

13800

14900

ZSG-20×70

≤400

65-600

YZS-100/6

380

7.5×2

720

8-12

3200×2

14

3-200

17500

19800

ZSG-20×80

≤400

65-600

YZS-100/6

380

7.5×2

720

6-12

3200×2

16

3-200

21820

23400



型号 ZSGB-10*20 ZSGB-10*30 ZSGB-15*30 ZSG-15*40 ZSG-15*50 ZSGB-20*50 ZSG-20*60 ZSGB-20*70 ZSG-20*18
L 2000 3000 3000 4000 500 5000 6000 7000 8000
L1 119 156 156 225 225 225 225 225 225
L2 200 240 240 240 240 240 240 240 240
L3 1278 1991 1991 2714 3502 3502 4292 5082 5872
L4 403 613 613 823 1033 1033 1243 1453 1663
B 1620 1620 2120 2120 2120 2620 2620 2620 2620
B1 1120 1120 1620 1620 1620 2120 2120 2120 2120
B2 1000 1000 1500 1500 1500 2000 2000 2000 2000
B3 1000 1000 1500 1500 1500 2000 2000 2000 2000
H 1584 2019 2019 2422 2465 2465 2610 2968 3493
H1 1384 1769 1769 2172 2537 2537 2932 3295 3659
H2 948 1262 1262 1626 1990 1990 2353 2717 3081
H3 300 350 350 450 450 450 450 450 450
H4 789 860 860 900 900 931 931 931 931
H5 400 434 434 474 747 505 505 505 505
H6 150 200 200 200 200 200 200 200 200
I 920 1120 1120 1320 1320 1320 1320 1320 1320
I1 800 1000 1000 1200 1200 1200 1200 1200 1200
I2 250 350 350 450 500 500 500 500 500
Φ 300 300 350 350 400 400 400 400 400

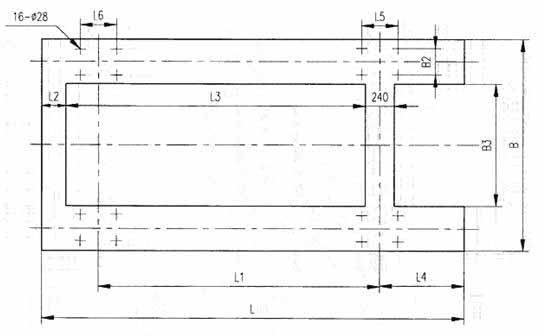

型号 ZSG-10*20 ZSG-10*30 ZSG-15*30 ZSG-15*40 ZSG-15*50 ZSG-20*50 ZSG-20*60 ZSG-20*70 ZSG-20*80
单层 双层 单层 双层 单层 双层 单层 双层 单层 双层 单层 双层 单层 双层 单层 双层 单层 双层
L 1881 1650 2844 2520 2844 2520 2775 3520 4775 4520 4775 4520 5775 5520 6775 6520 7775 7520
L1 1411 1250 2025 1770 2025 1770 2526 2121 3526 3121 3526 3121 4526 4121 5056 4651 6056 5651
L2 200 200 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240 240
L3 1278 1047 1991 1667 1991 1667 2712 2457 3502 3247 3502 3247 4292 4037 5082 5827 5872 4617
L4 350 350 530 530 530 530 999 999 999 999 999 999 999 999 1469 1469 1469 1469
L5 300 300 150 450 450 450 500 500 500 500 500 500 600 600 600 700 700 700
L6 300 300 350 250 350 350 350 350 350 350 350 350 350 350 350 350 350 350
B 1620 1620 1620 1620 2120 2120 2120 2120 2120 2120 2620 2620 2620 2620 2620 2620 2620 2620
B1 1370 1370 1370 1370 1870 1870 1870 1870 1870 1870 2370 2370 2370 2370 2370 2370 2370 2370
B2 215 215 215 215 215 215 215 215 215 215 215 215 215 215 215 215 215 215
B3 1000 1000 1000 1000 1500 1500 1500 1500 1500 1500 2000 2000 2000 2000 2000 2000 2000 2000

用途

  重型振动筛-ZSG系列高效重型振动筛敞开型(ZSG—口×口)为座式,无防尘盖板结构,用于大筛分能力,无粉尘污染的颗料物料的筛分作业。
