GD惯性振动给料斗

概述

        GD系列惯性振动给料斗是国内近年发展起来的兼有破拱、给料、关闭三种功能的新型设备。GD系列惯性振动给料斗采用反控制动电气控制箱,可使振动给料斗在短时间内迅速停机,使给料斗快速通过共振区,以保护给料斗的易损件及密封圈。如在给料过程中需无级调节给料量,可配用惯性电机变频调速器,调节惯性电机的转速,从而调节振动力,达到调节给料量的目的。

特点

1、GD系列惯性振动给料斗兼有破拱、给料、关闭作用。破拱助流能力强;给料松散、连续、均匀、准确;振动停止,物料即停止卸出,不必再安装料仓闸门。
2、给料且可调,易于实现单机或群机自动控制,排料过程中无物料粒度偏所,并有一定的混合作用。
3、结构简单,安装操作简便;运行可靠,维修方便。
4、重量轻、耗电少、运行费用低,隔振好,因损少,噪音低。
5、安装高度低,可取代料仓锥体或部分锥体,不需要基础和附加装置。
6、密封性好,实现全封闭给料,无需局部除尘或防毒。

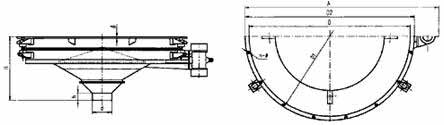

GD系列惯性振动给料斗安装尺寸图

GD系列惯性振动给料斗安装尺寸图

料仓减压锥安装图

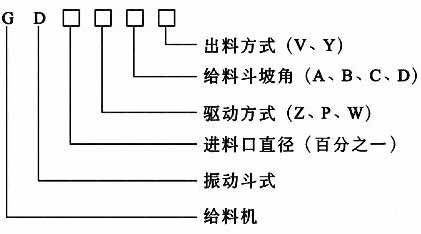

GD系列惯性振动给料斗型号说明

GD系列惯性振动给料斗型号说明

参数

主要技术参数





型号 直径mm 生产率t/h 适用料仓直径mm 适用料仓容量m3 电机功率kW 振动次数次/分 额定电压V 重量t
GD04PA 400 20-30 500-900 1-6 0.18 1450 380 0.12
GD06PA 600 30-40 900-1200 5-15 0.25 1450 380 0.15
GD09PA 900 30-60 1000-1800 7-40 0.55 1450 380 0.35
GD10PA 1000 40-80 1500-2000 10-50 0.7 960 380 0.38
GD12PA 1200 40一80 1800-2400 30-60 1.1 960 380 0.52
GD15PA 1500 40-80 2250-3000 50-100 1×1.5 960 380 0.67
GD18PA 1800 60-120 2600-3600 60-140 1×1.5 960 380 0.86
GD20PA 2000 80-150 3000-4000 80-160 2×1.1 960 380 1.1
GD25PA 2500 80-150 3600-5000 100-200 2×1.5 960 380 1.65
GD28PA 2800 100-250 3600-6200 100-350 2×3.0 960 380 2.85
GD30PA 3000 100-250 3600-7000 100-400 2×3.0 960 380 3.42
GD36PA 3600 150-300 4000-8000 100-600 2×3.7 960 380 5.56



型号 D1Φ D2Φ A h H n-Φ 外型尺寸A×D2×H
GD04PA 400 450 490 100 806 30 331 10-Φ13 806×490×331
GD06PA 600 640 680 180 1068 60 424 12-Φ13 1068×680×430
GD09PA 900 970 1030 200 1427 60 575 12-Φ18 1427×1140×575
GD10PA 1000 1070 1130 200 1663 60 600 12-Φ18 1663×1130×600
GD12PA 1200 1290 1350 200 1890 60 620 16-Φ20 1690×1350×620
GD15PA 1500 1590 1670 300 2040 60 815 18-Φ22 2040×1670×815
GD18PA 1800 1900 1970 300 2460 60 980 24-Φ22 2580×1970×980
GD20PA 2000 2090 2170 300 2820 60 1000 24-Φ22 2820×2170×1000
GD25PA 2500 2590 2670 300 3430 65 1200 30-Φ22 3430×2650× 1200
GD28PA 2800 2800 2970 350 3930 65 1280 36-Φ22 3930×3970× 1280
GD30PA 3000 3000 3170 350 4052 65 1780 36-Φ22 4052×3170×1780
GD36PA 3600 3710 3770 400 4810 65 2100 36-Φ26 4810×3770×2100



料仓减压锥安装尺寸图,安装尺寸如下:



型号 GD10PA GD12PA GD15PA GD20PA GD25PA
d1 700 850 1000 1400 1700
H1 650 780 900 1200 1450



用途

GD系列惯性振动给料斗广泛应用于煤炭、电力、机械、化工、建树、冶金、矿山、轻工、食品、粮食、医药、交通运输等部门的散体物科科仓破拱、给料、关闭等作业。
