GZ系列电磁振动给料机

概述

特点

    GZ系列电磁振动给料机在生产流程中,用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。











  1.电气控制采用半波整流电路,可无级调节给料量,可用于自动控制的生产流程中,实现生产过程自动化。
  2.无转动零部件,不需润滑,结构简单,维修方便。
  3.物料是微抛运动,料槽磨损小。
  4.采用合金钢板制成的料槽,可适用输送高温磨损严重及有腐蚀性的物料等。

料仓下料溜咀敞口型配置图

料仓下料溜咀敞口型配置图

料仓下料溜咀封闭型配置图

料仓下料溜咀封闭型配置图

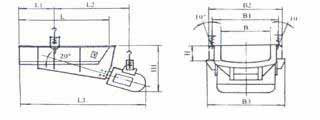

主机基本型、平槽型、平槽型外形尺寸图

主机基本型、平槽型、平槽型外形尺寸图

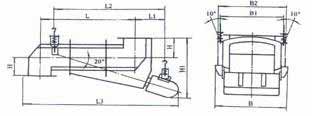

主机封闭型外形尺寸图

主机封闭型外形尺寸图

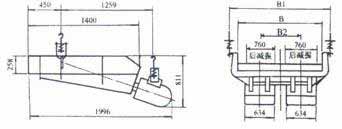

主机宽槽型外形尺寸图

主机宽槽型外形尺寸图

参数

主要技术参数

型号 生产率t/h 给料 双振幅 振动 额定 额定电流A 有功 重量kg
粒度 mm 频率 电压 功率
  水平 -10° ≤mm   r/min  V 工作 表示 KW
          电流 电流
GZ1 5 7 50 1.75 3000 AC220 1.34 1 0.06 77
GZ2 10 14 50 3 2.3 0.15 151
GZ3 25 35 75 4.6 3.8 0.2 233
  GZ4 50 70 100 8.4 7 0.45 460
  GZ5 100 140 150 12.7 10.6 0.65 668
  GZ6 150 210 200 1.5 AC380 16.4 13.3 1.5 1271
  GZ7 250 350 300 24.6 20 2.5 1920
  GZ8 400 560 300 39.4 32 4 3040
  GZ9 600 840 500 47.6 38.6 5.5 3750
  GZ10 750 1050 500 39.4×2 32×2 4.0×2 6491
  GZ11 1000 1400 500 47.6×2 38.6×2 5.5×2 7680
GZ3S 25 35 75 1.75 AC220 4.6 3.8 0.2 242
GZ4S 50 70 100 8.4 7 0.45 457
GZ5S 100 140 150 12.7 10.6 0.65 666
  GZ6S 150 210 200 1.5 AC380 16.4 13.3 1.5 1246
  GZ7S 250 350 250 24.6 20 2.5 1963
  GZ8S 400 560 300 39.4 32 4 3306
GZ1F 4 5.6 40 1.75 AC220 1.34 1 0.06 78
GZ2F 8 11.2 40 3 2.3 0.15 154
GZ3F 20 28 60 4.6 3.8 0.2 247
  GZ4F 40 50 60 8.4 7 0.45 464
  GZ5F 80 112 80 12.7 10.6 0.65 668
  GZ6F 120 168 80 1.5 AC380 16.4 13.3 1.5 1278
GZ5Q 100 140 200 1.75 AC220 12.7 10.6 0.65 653
GZ6Q 150 200 250 1.5 AC380 16.4 13.3 1.5 1326
GZ7Q 250 350 300     24.6 20 2.5 1992
  GZ8Q 400 560 350     39.4 32 4 3046
GZ5P 50 140 100 1.75 AC220 12.7 10.6 0.65 633
GZ6P 75 210 300 1.5 AC380 16.4 13.3 1.5 1238
GZ7P 125 350 350 24.6 20 2.5 1858
GZ5K1   200 100 1.5 AC220 12.7×2 10.6×2 0.65×2 1212
GZ5K2   240 100 1343
GZ5K3   270 100 1376
  GZ5K4   300 100 1408

注:若物料湿度大于8%,粒度小于30目,产量会明显下降;粘性物料难以输送。



  主机选型

分类

型号规格

使用范围



基本型

(下振型)

GZ1-11

适应无特殊要求的物料输送




上振型

GZ3S-8S

用于配置空间不够,振动器设在基本型180°相对位置上。



封闭型

GZ1F-6F

用于易碎颗粒状物料,防止粉尘飞扬



轻槽型

GZ5Q-8Q

输送轻物料



平槽型

GZ5P-7P





宽槽型

GZ5K1-K4

适用于选煤,亦可用于向筛分设备给料。





   料仓下料溜咀的配置参数



型号

A

B

C

D

E

F

GZ1

20

50

20

150

70

20

GZ2

20

65

20

150

100

30

GZ3

20

90

30

250

120

40

GZ4

30

110

40

250

160

40

GZ5

30

150

40

350

200

50



  主机基本型、轻槽型、平槽型外形尺寸参数

形式 型号 L L1 L2 L3 H H1 B B1 B2 B3
基本型 GZ1 600 209 550 910 100 360 200 280 340 376
GZ2 800 310 660 1175 120 450 300 388 458 508
GZ3 900 311 790 1325 150 520 400 496 542 578
GZ4 1100 413 965 1615 200 645 500 620 686 762
GZ5 1200 463 1050 1815 250 765 700 850 761 840
GZ6 1600 400 1470 2400 250 1030 900 720 1032 1092
GZ7 1800 650 1465 2800 250 1130 1100 840 1257 1332
GZ8 2200 750 1800 3300 300 1343 1300 1000 1471 1556
GZ9 2400 800 2000 3515 300 1440 1500 1010 1676 1776
轻槽型 GZ5Q 1600 488 1414 2189 250 644 900 1042 761 1104
GZ6Q 1800 650 1406 2610 250 1066 1100 1257 720 1192
GZ7Q 2200 750 1738 3150 300 1240 1300 1467 840 1635
GZ8Q 2400 800 1906 3464 300 1360 1500 1672 1000 1866
平槽型 GZ5P 1200 388 1140 1815 250 647 900 1040 761 1202
GZ6P 1400 450 1233 2366 250 1030 1100 1232 720 1292
GZ7P 1600 500 1440 2574 250 1089 1300 1457 840 1532

主机上振型外形尺寸参数

型式 型号 L L1 L2 L3 L4 H1 H2 H3 B B1 B2

GZ3S 1730 1030 360 1000 100 690 340 89 400 490 518
GZ3S 2020 1220 410 1100 120 865 400 110 500 620 586
GZ3S 2260 1330 465 1200 120 960 420 129 700 845 761
GZ3S 2900 1640 650 1600 150 1345 790 145 900 1020 720
GZ3S 3230 1800 750 1800 150 1570 910 161 1100 1233 840
GZ3S 4080 2330 850 2200 180 1980 1040 203 1300 1426 930

 主机封闭型外形尺寸参数

型式 型号 L L1 L2 L3 H1 H B1 B2 B
GZ1F 600 246 716 1064 410 108 250 340 357
  GZ2F 800 288 903 1402 520 135 358 458 517
GZ3F 1000 300 1082 1695 620 170 464 527 585
  GZ4F 1100 451 1306 1940 750 208 574 686 762
GZ5F 1200 528 1483 2190 893 255 784 761 868
  GZ6F 1600 584 1684 2835 1200 265 949 720 1120


  封闭性进出料口参数

型号

A1

A2

A3

B1

B2

B3

n-ΦD

GZ1F

174

2×77

120

254

3×78

200

10-Φ7

GZ2F

224

2×99

160

346

3×112

300

10-Φ11

GZ3F

286

2×126

200

486

3×152

400

10-Φ11

GZ4F

318

2×139

220

598

5×112

500

10-Φ13

GZ5F

348

2×154

240

808

6×128

700

10-Φ13

GZ6F

388

2×174

280

1008

6×178

900

16-Φ13

主机宽槽型外形尺寸参数

型式

型号

B

B1

B2

B3

GZ5K1

1600

1750

900

1872

GZ5K2

1900

2050

1000

2175

GZ5K3

2200

2350

1200

2475

GZ5K4

2500

2650

1400

2772

配套控制箱

给料机型号

普通控制箱型号

给料机型号

普通控制箱型号

GZ1

XKZ-5G2

GZ6,GZ7

XKZ-50G3

GZ2,GZ3

XKZ-10G2

GZ8,GZ9

XKZ-200G3

GZ4,GZ5

XKZ-20G2

GZ10,GZ11

GZ5K(1-4)

XKZ-50G2







用途

 电磁振动给料机广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中
