往复式给料机

概述

往复式给料机也叫槽式给料机或者摆动式给料机,该设备是由机架、底板(给煤槽)、传动平台、漏斗、闸门、托辊等组成,当电机启动后,经弹性联轴器、减速机、曲柄连杆机构拖动倾斜5度的底板在辊上作直线往复运动,煤均匀地卸到其他设备上。



特点

  1、由于往复式给料机采用近共振原理,故能耗低。物料在槽内呈微抛运动,料槽磨损小。
  2、往复式给料机结构简单,重量轻,不需要润滑,维修方便。
  3、采用半波整流控制线路,可在额定产量内无级调节给料量,可用于自动控制的生产流程中,实现生产自动化。
  4、 可根据用户要求,提供自动稳幅控制系统。配套微机控制箱可实现智能化给料,稳定性高。

往复式给料机外形尺寸

参数

型号规格
 K-0
K-1 K-2 K-3 K-4
给料能力(t/h) 底板行程(mm) 曲柄位置 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤
200 4 100 90 150 135 225 200 330 300 590 530
150 3 75 67 112 100 170 150 247 220 440 395
100 2 50 45 75 68 133 100 165 150 295 268
50 1 25 22 39 34 55 50 83 75 148 132
曲柄转速(r/min) 57 57 57 62 62
电动机 型号 YB160M1-8 YB160M1-8 YB160M1-8 YB160M-6 YB200L1-6
(Y160M1-8) (Y160M1-8) (Y160M1-8) (Y160M-6) (Y200L1-6)
功率(kw) 4 4 4 7.5 18.5
转速(r/min) 720 720 720 970 970
减速机允许最大粒度(mm) 型号 JZQ-350 JZQ-350 JZQ-350 JZQ-400 JZQ-500
速比 12.64 12.64 12.64 15.75 15.75
含量10%以下 250 350 400 500 700
含量10%以上 200 300 350 450 550
设备重量(kg) 带 料 斗 1127 1251 1481 1927 2737
不带料斗 1026 1144 1342 1735 2505

  注:表中所列给料能力为调节闸门调到最大位置(相当不带调节闸门时的能力)

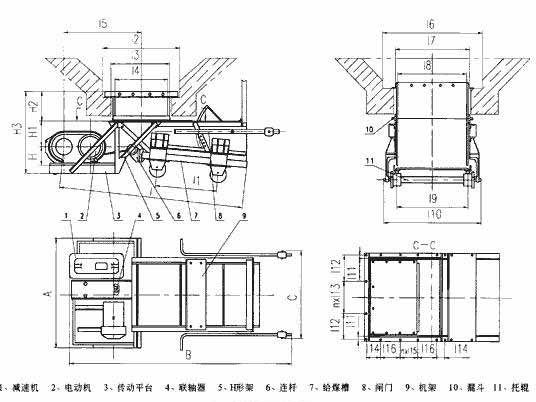

  K型往复式给料机主要外形尺寸:



型号 A B C H H1 H2 H3 L L1 L2 L3 L4 L5 L6
K-0 1360 3100 846 210 210 325 1051 2450 840 1000 800 750 1040 750
K-1 1360 3100 1112 210 210 325 1051 2450 840 1000 800 750 1040 1000
K-2 1360 3540 1112 208 208 325 1297 2850 1150 1250 1050 1000 940 1000
K-3 1352 3950 1360 250 250 345 1340 3270 1400 1500 1300 1250 1157 1250
K-4 1622 4740 1632 330 330 345 1543 3850 1700 1750 1550 1550 1435 1500



型号 L L8 L9 L10 L11 L12 n×L L14 n×L15 L16 N×MD
K-0 550 500 500 830 35 191 1×200 131 1×190 190 14×M20
K-1 800 750 750 1080 35 275 1×280 131 1×190 190 16×M20
K-2 800 750 750 1080 35 208 1×208 91 1×225 225 17×M20
K-3 1050 1000 1000 1300 35 273 1×273 91 1×290 290 17×M20
K-4 1300 1250 1580 1580 35 270 1×270 96 1×320 220 20×M20



用途

往复式给料机广泛适用于煤矿、电厂、煤场储运等防爆要求较高的工作场所。
